空心型材在生產(chǎn)過程中出現(xiàn)焊縫嚴(yán)重、表面處理后產(chǎn)生黑帶或色差嚴(yán)重的問題，通常與以下幾個因素有關(guān)：

1、材料問題：原材料的質(zhì)量對最終產(chǎn)品的質(zhì)量有直接影響。如果使用的鋁材純度不夠或者含有雜質(zhì)，會影響型材的焊接性能，導(dǎo)致焊縫問題。

2、擠壓工藝：擠壓過程中的溫度、速度、模具設(shè)計等都會影響型材的質(zhì)量。如果擠壓溫度過高或過低，擠壓速度不適宜，或者模具設(shè)計不合理，都可能導(dǎo)致型材出現(xiàn)焊縫問題。

3、模具狀況：模具的磨損程度、清潔狀況以及潤滑情況都會影響型材的表面質(zhì)量。模具如果存在磨損或者沒有得到良好的維護(hù)，會導(dǎo)致型材表面不平整，增加焊縫問題的風(fēng)險。

4、冷卻過程：型材在擠壓后需要通過冷卻來降低溫度，如果冷卻過程不均勻或者速度不適宜，也會影響型材的質(zhì)量。不均勻的冷卻可能導(dǎo)致型材內(nèi)部應(yīng)力不均，增加焊縫出現(xiàn)的可能。

5、后處理工藝：包括表面處理過程中的脫脂、酸洗、陽極氧化等步驟，如果處理不當(dāng)，也會導(dǎo)致型材表面出現(xiàn)黑帶或色差。例如，如果脫脂和酸洗步驟沒有徹底清除表面的油污和氧化層，將影響陽極氧化或噴涂的效果，導(dǎo)致表面色差。

為了解決這些問題，可以采取以下措施：

嚴(yán)格控制原材料的質(zhì)量，確保鋁材的純度和清潔度。

優(yōu)化擠壓工藝，包括擠壓溫度、速度的控制，以及模具設(shè)計的改進(jìn)。

定期維護(hù)和檢查模具，確保模具的良好狀態(tài)。

控制冷卻過程，確保型材均勻冷卻，減少內(nèi)部應(yīng)力。

優(yōu)化后處理工藝，確保表面處理的質(zhì)量，避免出現(xiàn)黑帶或色差問題。

通過以上措施的實施，可以有效減少空心型材生產(chǎn)過程中的焊縫問題，提高產(chǎn)品的質(zhì)量。

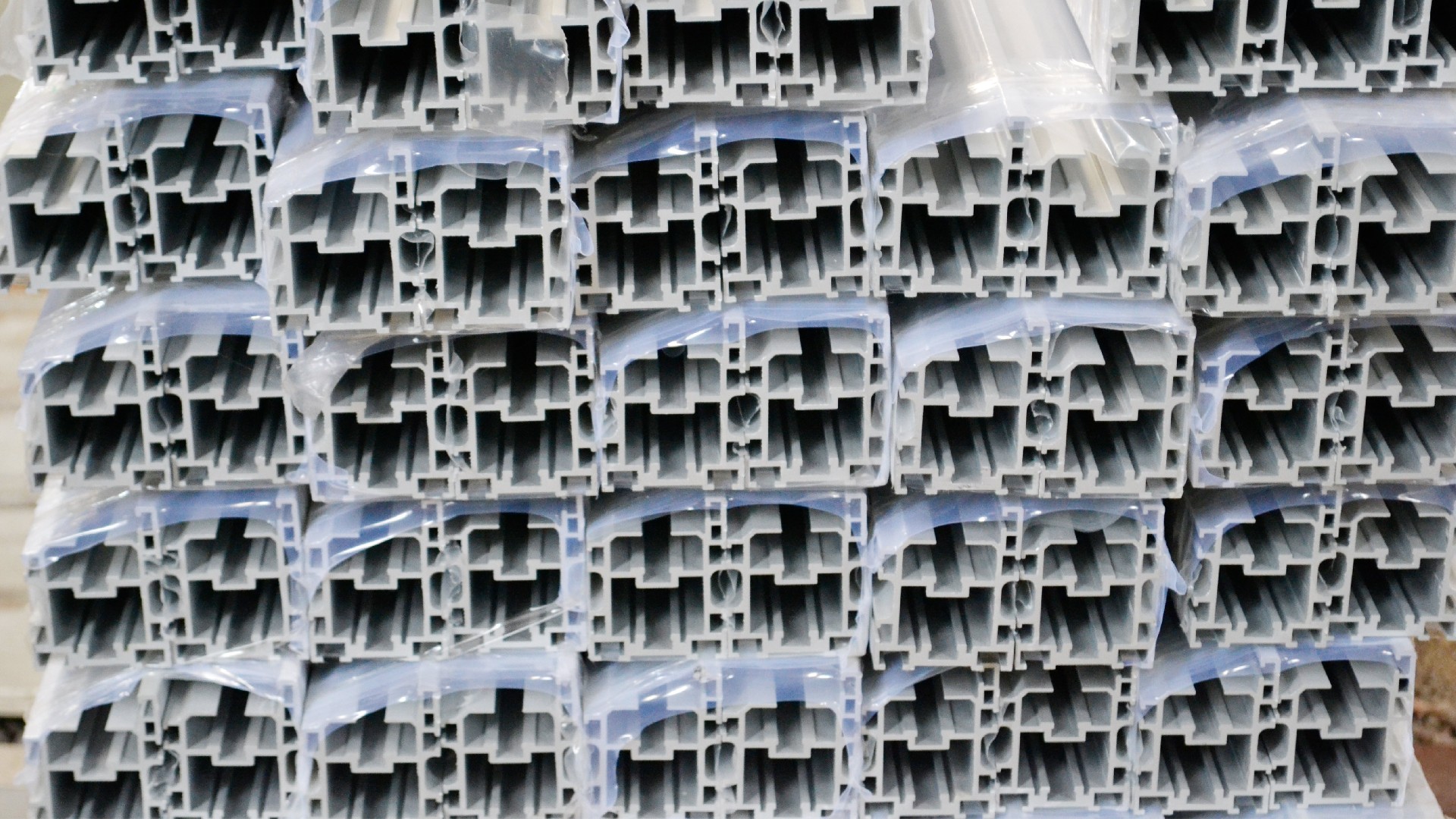

金屬擠壓過程中的焊縫形成是一個復(fù)雜的現(xiàn)象，尤其是在使用分流組合模擠壓型材時。這種方法通過分流孔將金屬分成幾股，然后在焊合室重新聚集，目的是提高生產(chǎn)效率和型材的復(fù)雜度。然而，這一過程也帶來了一些挑戰(zhàn)，特別是與焊縫的形成和質(zhì)量相關(guān)的問題。

分流橋的存在導(dǎo)致金屬流動形成剛性區(qū)，即金屬在橋底的流動受到限制，這會影響金屬原子在該區(qū)域的擴(kuò)散結(jié)合速度。擴(kuò)散結(jié)合速度的減慢意味著金屬的組織致密度降低，從而在焊合室形成焊縫。焊縫的存在不可避免，但通過控制擠壓過程，可以實現(xiàn)良好的焊縫質(zhì)量，避免出現(xiàn)如黑帶等缺陷。

要確保焊縫的質(zhì)量，關(guān)鍵在于焊合室內(nèi)金屬的充分?jǐn)U散結(jié)合。這要求在擠壓過程中實現(xiàn)較大的金屬變形，特別是焊合室的金屬變形量要大，以便形成較大的流體靜水壓力。流體靜水壓力有助于金屬原子的移動和重新排列，促進(jìn)焊縫區(qū)域的金屬原子之間的擴(kuò)散結(jié)合，從而改善焊縫的致密度和均勻性。

總的來說，通過控制擠壓條件，如擠壓速度、溫度以及型材設(shè)計，可以在一定程度上優(yōu)化焊縫的形成過程，減少焊縫對型材性能的負(fù)面影響。這對于生產(chǎn)高質(zhì)量、高性能的金屬型材至關(guān)重要。

分流孔的設(shè)計在擠壓過程中扮演著重要的角色，尤其是在處理擠壓比低的型材時。擠壓比是指型材截面積與擠壓筒內(nèi)材料截面積的比值，這個比值較低意味著材料更容易流動，因此，對于這類型材，分流孔的設(shè)計尤為關(guān)鍵。

分流孔設(shè)計過大會導(dǎo)致擠壓力降低，進(jìn)而影響焊合力。焊合力是指在擠壓過程中，材料通過模具時不同流動路徑上的材料重新結(jié)合成一個整體的能力。如果擠壓力不足，材料在通過分流孔時的速度差異會導(dǎo)致焊合不充分，從而影響型材的整體性能和質(zhì)量。

建議分流孔邊緣距離擠壓筒壁至少保持6到10毫米的距離。這樣的設(shè)計可以確保有足夠的材料流動空間，同時保持較高的擠壓力，有助于提高焊合力。此外，分流孔的設(shè)計不應(yīng)該孤立考慮，而是需要與分流橋的結(jié)構(gòu)一起綜合考慮。分流橋是位于模具內(nèi)部，用于引導(dǎo)材料流動的結(jié)構(gòu)。合理的分流橋設(shè)計可以有效地控制材料的流動方向和速度，與分流孔相配合，進(jìn)一步優(yōu)化材料的流動，提高型材的質(zhì)量。

總之，分流孔的設(shè)計對于擠壓過程中材料的流動和焊合有著重要影響。通過合理設(shè)計分流孔的尺寸和位置，以及考慮與分流橋的結(jié)構(gòu)配合，可以有效提高型材的擠壓質(zhì)量和性能。

焊合室的設(shè)計對于塑料注射成型非常重要，尤其是在生產(chǎn)復(fù)雜形狀或大型塑料件時。焊合室的作用主要是在塑料熔體注入模具并流向模具的各個部分時，提供一個區(qū)域讓來自不同方向的塑料流體能夠有效地融合和焊接在一起，從而避免產(chǎn)生焊接線和提高成品的結(jié)構(gòu)完整性和外觀質(zhì)量。

焊合室過淺或容積過小會導(dǎo)致幾個問題：

1、靜水壓力不足：靜水壓力對于塑料熔體的融合和焊接非常關(guān)鍵。如果焊合室容積不足，形成的靜水壓力不足以促使不同方向的塑料流體充分融合，可能會導(dǎo)致焊接線的出現(xiàn)，影響產(chǎn)品的外觀和結(jié)構(gòu)強(qiáng)度。

2、填充不良：容積過小的焊合室可能還會影響塑料熔體的流動，導(dǎo)致填充不完全或產(chǎn)生短射現(xiàn)象，進(jìn)而影響產(chǎn)品的質(zhì)量和產(chǎn)量。

3、增加應(yīng)力：焊合室設(shè)計不合理還可能導(dǎo)致塑料件內(nèi)部應(yīng)力增加，這對于要求高精度或高性能的塑料件來說是不可接受的。

為了解決上述問題，可以通過以下方法優(yōu)化焊合室的設(shè)計：

增加焊合室的斷面積：擴(kuò)大焊合室的寬度或深度，可以增加其容積，從而提供更大的空間和靜水壓力，促進(jìn)塑料熔體的融合。

增加焊合室的高度：通過增加焊合室的高度，同樣可以增加其容積，有助于提高靜水壓力和改善塑料熔體的流動性和融合性。

在進(jìn)行這些調(diào)整時，需要確保模芯的剛性和強(qiáng)度不受影響，以保證模具的耐用性和成品的尺寸精度。通過合理設(shè)計焊合室，可以顯著提高塑料件的質(zhì)量，減少缺陷，提高生產(chǎn)效率。

在塑料件的注塑成型過程中，分流孔和分流橋的設(shè)計對于確保成品質(zhì)量至關(guān)重要。不合理的分流孔布局和分流橋設(shè)計可能會導(dǎo)致成品出現(xiàn)焊痕、應(yīng)力集中、充填不均等問題，從而影響產(chǎn)品的外觀和性能。以下是一些建議，用以優(yōu)化分流孔布局和分流橋設(shè)計：

1、分流孔布局優(yōu)化：分流孔的布局應(yīng)當(dāng)根據(jù)模具的流動分析和產(chǎn)品的結(jié)構(gòu)特點來設(shè)計，以確保熔融塑料能夠均勻充填模具的每一個角落。合理的分流孔布局有助于減少焊痕和提高成品的整體質(zhì)量。

2、分流橋設(shè)計：分流橋的設(shè)計應(yīng)當(dāng)考慮到熔融塑料的流動性和冷卻過程中的收縮。滴水形分流橋能夠更有效地引導(dǎo)熔融塑料流動，減少流動阻力，同時也有助于減少焊痕的形成。合理的焊合角設(shè)計能夠確保焊點落在焊合室平面之上，即預(yù)成型區(qū)內(nèi)，從而提高成品的外觀和結(jié)構(gòu)強(qiáng)度。

3、“+宇”橋結(jié)構(gòu)的特殊處理：在采用“+宇”橋結(jié)構(gòu)布置分流孔時，可以通過調(diào)整中間橋的寬度和沉橋（加深局部焊合室深度）來優(yōu)化熔融塑料的流動路徑。將中間橋設(shè)計得稍窄，并在局部焊合室深度加深5-8mm，有助于改善熔融塑料在該區(qū)域的流動性，減少焊痕的形成。

4、焊縫位置的選擇：在設(shè)計時，應(yīng)盡量將焊縫位置安排在產(chǎn)品的角部或非裝飾面，以減少焊痕對產(chǎn)品外觀的影響。這種設(shè)計考慮有助于提高成品的外觀質(zhì)量，特別是對于那些外觀要求較高的產(chǎn)品。

總之，分流孔布局和分流橋的設(shè)計需要綜合考慮熔融塑料的流動性、模具的結(jié)構(gòu)特點以及產(chǎn)品的最終用途。通過優(yōu)化設(shè)計，可以有效提高產(chǎn)品的質(zhì)量，減少制造過程中的缺陷。

鑄棒在生產(chǎn)過程中，確實容易在空心型材的焊縫上（難變形區(qū)）出現(xiàn)內(nèi)部缺陷。這是因為在焊縫處材料的流動性和填充性不如其他區(qū)域，導(dǎo)致焊合不良，形成缺陷。鋁合金的成分對焊縫的質(zhì)量有重要影響，尤其是Mg（鎂）、Si（硅）和Fe（鐵）的含量。

1、Mg和Si的作用：在鋁合金中，Mg和Si是兩種重要的合金元素，它們共同形成Mg2Si相，對合金的強(qiáng)度有重要貢獻(xiàn)。但是，Mg和Si的總量如果過高，會導(dǎo)致合金的流動性降低，增加焊縫處的缺陷風(fēng)險。因此，控制Mg、Si的總量在0.7%到0.9%的范圍內(nèi)，有助于平衡合金的強(qiáng)度和焊接性能，從而獲得較好的焊縫質(zhì)量。

2、Fe含量的影響：Fe是鋁合金中的常見雜質(zhì)元素，過高的Fe含量會在合金中形成較硬的Fe含鋁相（如AlFeSi相），這些相在焊縫區(qū)域容易成為裂紋和孔洞的成核點，從而損害焊縫的質(zhì)量。因此，建議Fe含量控制在0.15%以下，以減少這種不良影響。

總之，通過精確控制鋁合金的化學(xué)成分，特別是Mg、Si和Fe的含量，可以顯著提高空心型材焊縫區(qū)域的質(zhì)量，減少內(nèi)部缺陷，從而提高產(chǎn)品的整體性能和可靠性。
